يتم استخدام زيوت تشحيم البولي إيثر المشبع بالفلور PFPE، التي تستفيد من الخصائص الأساسية مثل المقاومة البيئية الشديدة (درجة الحرارة العالية/المنخفضة، والخمول الكيميائي)، والتطاير المنخفض، وثبات التشحيم العالي، وعدم انبعاث مواد ضارة، في المقام الأول للتشحيم على المدى الطويل - وحماية الأجزاء المتحركة المهمة في صناعة الطاقة الكهروضوئية. وهي مناسبة بشكل خاص للمعدات الكهروضوئية التي تعمل في الهواء الطلق لفترات طويلة (عمر التصميم 25 عامًا)، في ظل ظروف قاسية (تقلبات درجات الحرارة، والعواصف الرملية، والأشعة فوق البنفسجية، والرطوبة)، وحيث تكون تكاليف الصيانة مرتفعة. فيما يلي وصف تفصيلي لسيناريوهات التطبيق المحددة والمتطلبات الفنية ومواقع الاستخدام النموذجية.

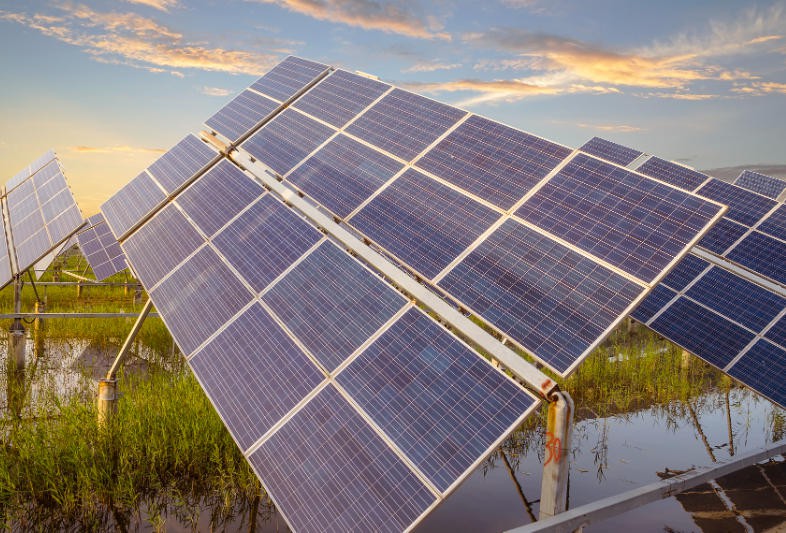

I. سيناريو التطبيق الأساسي 1: أنظمة التتبع الكهروضوئية (أجهزة تعقب المحور-المفردة/المزدوجة-)
1. خلفية التطبيق
تعد أجهزة التتبع الكهروضوئية من المعدات الأساسية لتحسين كفاءة توليد الطاقة (15%-30%). يتم تشغيلها بواسطة محركات، وتقوم بتدوير الوحدات الكهروضوئية على طول مسار الشمس (حوالي 20-50 دورة يوميًا، وأكثر من 10000 عملية سنويًا). تكون أجزائها المتحركة مكشوفة في الهواء الطلق طوال العام، وتواجه:
تقلبات درجات الحرارة (-40 درجة ~ 85 درجة؛ ما يصل إلى -50 درجة ~ 95 درجة في الصحاري/الهضاب)؛
العواصف الرملية، والأمطار، والأشعة فوق البنفسجية، ورذاذ الملح (المناطق الساحلية)؛
الأحمال المنخفضة ودورات التوقف-البدء ذات التردد العالي-(عرضة للتزييت الحدودي).
2. نقاط التشحيم المحددة والمتطلبات الفنية
| نقطة التشحيم | الوظيفة والمتطلبات الفنية | القدرة على التكيف مع مواد التشحيم PFPE |
|---|---|---|
| محامل المغزل (حلقات الدوران/محامل المحاذاة الذاتية-) | وزن الوحدة الكهروضوئية (5-15 طنًا لأجهزة التتبع ذات المحور الواحد-)؛ تتطلب احتكاكًا منخفضًا، ومقاومة التآكل، وحماية من التآكل، وعمر خدمة التشحيم أكبر من أو يساوي 5 سنوات (فترة خالية من الصيانة). |
- حدد الشحوم المعتمدة على PFPE- (المكثفة بمواد PTFE أو PTFE-المعدلة) بنقطة تسيل أكبر من أو تساوي 200 درجة ودرجة حرارة منخفضة-عزم دوران أقل من أو يساوي 5 نيوتن · متر (-40 درجة)؛- الخمول الكيميائي يضمن عدم التفاعل مع المعادن الحاملة (الفولاذ/الفولاذ المقاوم للصدأ) أو الأختام (NBR/FKM)؛ يقاوم التصاق الرمال لمنع تشويش المحمل.
|
| علب تروس القيادة (التروس الدودية/التروس الكوكبية) | نقل قوة المحرك لتقليل السرعة وزيادة عزم الدوران؛ تتطلب مقاومة شديدة للضغط، وخصائص مضادة-للجرجر، وتطاير منخفض، وعدم تكوين الحمأة نتيجة لتدهور درجات الحرارة العالية-. |
- اختر زيوت التروس PFPE (درجة اللزوجة ISO VG 68/100) مع أداء ضغط شديد (قيمة PB أكبر من أو تساوي 150 كجم ثقلي/سم²) وتطاير أقل من أو يساوي 5% عند 120 درجة (ASTM D2595)؛- لا يوجد ترسب للكربون، وتجنب تآكل أسنان التروس أو تشنجها؛ يتوافق عمر الخدمة مع عمر تصميم علبة التروس (أكبر من أو يساوي 10 سنوات).
|
| توصيل قضيب/مفاصل مفصلية (وصلات كروية/دبابيس) | ربط إطارات التعقب؛ تتطلب دورانًا مرنًا، وحماية من التآكل، ومقاومة للتآكل الرملي. |
- استخدم مواد التشحيم بالرش PFPE أو-الشحوم السائلة لتحقيق اختراق قوي، وتشكيل طبقة تشحيم موحدة تقاوم التصاق الرمل؛- مقاومة الشيخوخة للأشعة فوق البنفسجية تمنع التشقق والتسرب، التكيف مع التأرجح عالي التردد -(نطاق الزاوية ±60 درجة).
|
3. الحالات النموذجية
محطات الطاقة الكهروضوئية الصحراوية: محامل مغزلية مشحمة بشحم PFPE تعمل بشكل مستمر لمدة 6 سنوات دون صيانة في درجات حرارة عالية تصل إلى 60 درجة وبيئات رملية، مع تآكل أقل من أو يساوي 0.02 مم؛
محطات الطاقة الكهروضوئية الساحلية: تمنع مقاومة التآكل برذاذ الملح في زيوت تشحيم PFPE الصدأ على الأجزاء المعدنية لعلبة التروس وتورم الختم، مما يزيد من عمر الخدمة بأكثر من 3 أضعاف مقارنة بالزيوت المعدنية.
ثانيا. سيناريو التطبيق الأساسي 2: معدات تصنيع الوحدات الكهروضوئية
1. خلفية التطبيق
تتطلب -الأجزاء المتحركة عالية الدقة للمعدات الرئيسية (على سبيل المثال، المراسلين، وأجهزة التصفيح، والناسخات) في إنتاج الوحدات الكهروضوئية تشحيمًا ثابتًا لتجنب تلوث المكونات بالزيت (رقائق السيليكون، والخلايا الشمسية، وأغشية EVA) مع التكيف مع تشغيل المعدات-ذات السرعة العالية والدقة العالية-.
2. نقاط التشحيم المحددة والمتطلبات الفنية
| نقطة التشحيم | الوظيفة والمتطلبات الفنية | القدرة على التكيف مع مواد التشحيم PFPE |
|---|---|---|

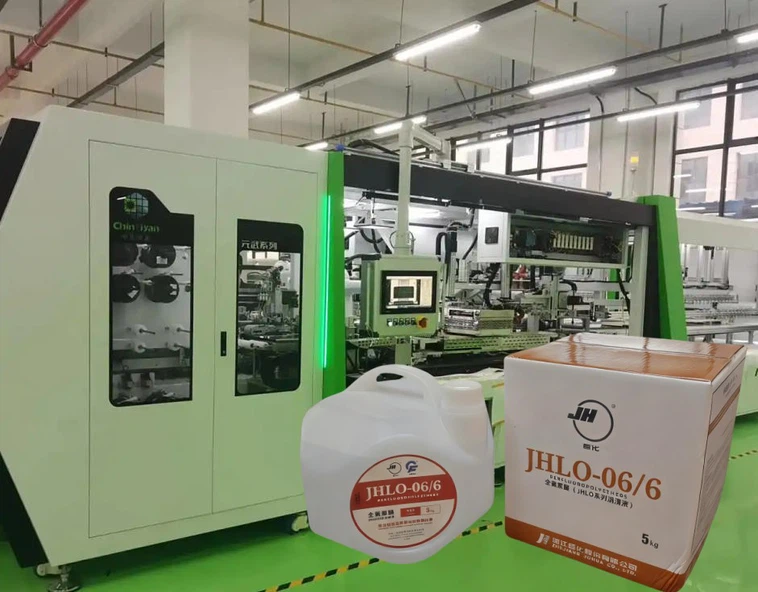

| آلة لحام الخيوط (آليات جر الشريط/عجلات التوجيه) | اسحب -شرائط نحاسية مطلية بالقصدير لتحديد موضعها بدقة؛ لا تتطلب أي رذاذ زيتي أو تلوث متبقي أو انتقال الشحوم إلى أسطح الخلايا الشمسية. |
- حدد مواد تشحيم الأغشية الجافة PFPE (التي تحتوي على مسحوق PTFE) بسمك طبقة يبلغ 0.5-1μm ومعامل احتكاك أقل من أو يساوي 0.08؛ - لا توجد انبعاثات للمركبات العضوية المتطايرة (VOC)، وتجنب تلوث الأشرطة أو الخلايا التي تسبب سوء اللحام.
|
| آلات التصفيح (الأنظمة الهيدروليكية/أعمدة توجيه لوحة التسخين) | يتطلب التصفيح درجات حرارة عالية (130-150 درجة) وضغطًا عاليًا (0.6-1.0MPa)؛ يجب أن تكون مواد التشحيم مقاومة لدرجات الحرارة المرتفعة، وأن تكون مثبطة للهب، وعديمة الرائحة. |
- اختر الزيوت الهيدروليكية PFPE (مؤشر اللزوجة أكبر من أو يساوي 150) مع ثبات اللزوجة أقل من أو يساوي ±10% عند 150 درجة ومثبطات اللهب (نقطة الوميض أكبر من أو تساوي 300 درجة)؛- لا يوجد تفاعل مع أفلام EVA أو مواد الصفائح الخلفية؛ عديم الرائحة ومتوافق مع المعايير البيئية للوحدة الكهروضوئية (RoHS).
|
| الناسخون (محاور عجلة التقطيع الماسية) | قطع -سرعة عالية لرقائق السيليكون (سرعة خطية أكبر من أو تساوي 30 م/ث)؛ تتطلب تبريدًا وتشحيمًا متكاملين لتقليل تآكل العجلات وتقطيع رقائق السيليكون. |
- استخدم سوائل قطع PFPE (تركيز 5%-10%، ومتوافق مع الماء-) للحصول على تشحيم قوي (تقليل قوة القطع بنسبة 20%) وتبريد ممتاز (درجة حرارة قطع رقاقة السيليكون أقل من أو تساوي 40 درجة)؛- خالية من المخلفات وسهلة التنظيف، بدون أي تأثير على تركيب رقاقة السيليكون أو عمليات الطلاء اللاحقة.
|
3. المزايا الرئيسية
التوافق الكامل مع مواد الوحدات الكهروضوئية (السيليكون، الزجاج، EVA، إطارات الألومنيوم)؛ لا يوجد تآكل أو التصاق أو تدهور في أداء المكونات؛
انخفاض معدل التطاير وعدم وجود رذاذ زيتي، مما يلبي متطلبات غرف الأبحاث (الفئة 1000) ويقلل تكاليف تنظيف المعدات أثناء الصيانة.
ثالثا. سيناريو التطبيق الأساسي 3: محولات الطاقة الكهروضوئية/أنظمة تخزين الطاقة
1. خلفية التطبيق
تعتبر المحولات الكهروضوئية أساسية لتحويل الطاقة. تتطلب الأجزاء المتحركة الداخلية مثل مراوح التبريد والموصلات وقواطع الدائرة تشغيلًا مستقرًا على المدى الطويل-والتكيف مع بيئات درجات الحرارة المرتفعة-(درجة حرارة تشغيل العاكس: 60-80 درجة) مع تجنب حدوث دوائر كهربائية قصيرة نتيجة لتسرب مادة التشحيم.
2. نقاط التشحيم المحددة والمتطلبات الفنية
| نقطة التشحيم | الوظيفة والمتطلبات الفنية | القدرة على التكيف مع مواد التشحيم PFPE |
|---|---|---|
| محامل مروحة التبريد (محامل كروية/محامل مزيتة) | تشغيل مستمر للمروحة (2000-3000 دورة في الدقيقة)؛ تتطلب ضوضاء منخفضة، وعمر خدمة طويل، ومقاومة لدرجات الحرارة العالية. |
- حدد الزيوت الحاملة PFPE (اللزوجة ISO VG 22) بعمر خدمة أكبر من أو يساوي 20000 ساعة عند 100 درجة وضوضاء أقل من أو يساوي 35 ديسيبل (A)؛- لا يوجد تسرب أو تطاير، مما يمنع قطرات الزيت من الالتصاق بلوحات الدوائر والتسبب في أعطال كهربائية.
|
| المقاولين / قواطع الدائرة (آليات الاتصال) | التبديل المتكرر (أكبر من أو يساوي 10,000 عملية سنويًا)؛ تتطلب تقليل تآكل التلامس وتحسين موثوقية الكسر. |
- استخدم مواد تشحيم التلامس PFPE (التي تحتوي على جزيئات النانو-PTFE) لتشكيل طبقة تشحيم موصلة بمقاومة تلامس أقل من أو تساوي 10mΩ؛- مقاومة القوس والأكسدة تمنع الاجتثاث التلامسي، مما يزيد من عمر الخدمة بمقدار 3-5x.
|
رابعا. المزايا التقنية الأساسية لزيوت التشحيم PFPE في الصناعة الكهروضوئية
المقاومة البيئية المتطرفة: نطاق درجة حرارة التشغيل من -60 درجة إلى 250 درجة، والتكيف مع المناخات المعقدة (الصحاري والهضاب والمناطق الساحلية) دون التصلب أو الكربنة؛
الخمول الكيميائي: لا يوجد تفاعل مع المعادن أو البلاستيك أو المطاط أو رقائق السيليكون أو أسيتات فينيل الإيثيل (EVA)، مما يضمن عدم التآكل أو التورم أو التلوث؛
تشحيم طويل الأمد-.: 3-عمر خدمة أطول 5 مرات من الزيوت المعدنية، مع فترة صيانة تتراوح من 5 إلى 10 سنوات، مما يقلل من تكاليف تشغيل وصيانة محطات الطاقة الكهروضوئية بنسبة تزيد عن 40%؛
الامتثال البيئي: خالية من المعادن الثقيلة والمركبات العضوية المتطايرة، ومتوافقة مع معايير RoHS وREACH، وتتماشى مع وضع "الطاقة الخضراء" في الصناعة الكهروضوئية؛
انخفاض التقلب / انخفاض الهجرة: لا يوجد تلوث بالضباب الزيتي للمكونات أو المعدات الكهربائية، مما يقلل من معدلات عيوب المنتج.
V. اعتبارات الاختيار
مطابقة اللزوجة: اختر اللزوجة المناسبة بناءً على الحمل والسرعة (على سبيل المثال، VG 100-150 لعلب التروس ذات الحمولة العالية-، VG 22-46 للمحامل عالية السرعة)؛
مثخن / إضافات: بالنسبة للمعدات الخارجية، قم بإعطاء الأولوية للشحوم السميكة PTFE-(مقاومة الرمل والماء)؛ بالنسبة للمعدات الدقيقة، حدد أنواعًا خالية من المواد المضافة-(لتجنب التلوث)؛
اختبار التوافق: إجراء اختبارات التوافق مع الأختام (FKM، مطاط السيليكون) والمواد (EVA، الألواح الخلفية) لضمان عدم التورم أو التقادم؛
الشهادات: تفضيل المنتجات الحاصلة على شهادات الصناعة الكهروضوئية (على سبيل المثال، TÜV، UL) لتلبية متطلبات تصميم المعدات.
حل زيوت التشحيم PFPE الخاص بنا: سلسلة JHLO
لتلبية احتياجات التشحيم المتنوعة والصارمة لصناعة الطاقة الكهروضوئية، لدينازيت التشحيم من سلسلة JHLO PFPEتم تطويرها وتحسينها بدقة. تدمج هذه السلسلة المزايا الأساسية لمواد PFPE-المقاومة الاستثنائية لدرجة الحرارة، والخمول الكيميائي، والثبات على المدى الطويل--مع تصميمها خصيصًا لظروف التشغيل المحددة لأنظمة التتبع الكهروضوئية، ومعدات تصنيع الوحدات، والعاكسات.
سواء كان الأمر يتعلق بتحمل حرارة الصحراء الشديدة، أو مقاومة التآكل بسبب رذاذ الملح الساحلي، أو ضمان التشحيم النظيف في إنتاج الوحدات، أو منع الأعطال الكهربائية في العاكسات، فإن سلسلة JHLO تقدم أداءً ثابتًا وموثوقًا يتماشى مع عمر التصميم البالغ 25-عامًا للمشاريع الكهروضوئية. نحن ملتزمون بتوفير حلول تشحيم فعالة من حيث التكلفة تقلل من تكرار الصيانة وتعزز الكفاءة التشغيلية الشاملة لعملائنا.
نحن ندعوك بحرارة لمعرفة المزيد عن منتجات سلسلة JHLO والاستفسار عن الأسعار. فريقنا الفني المحترف على استعداد لتقديم الاستشارات الشخصية لمساعدتك في اختيار حل التشحيم الأنسب لتطبيقاتك الكهروضوئية.
